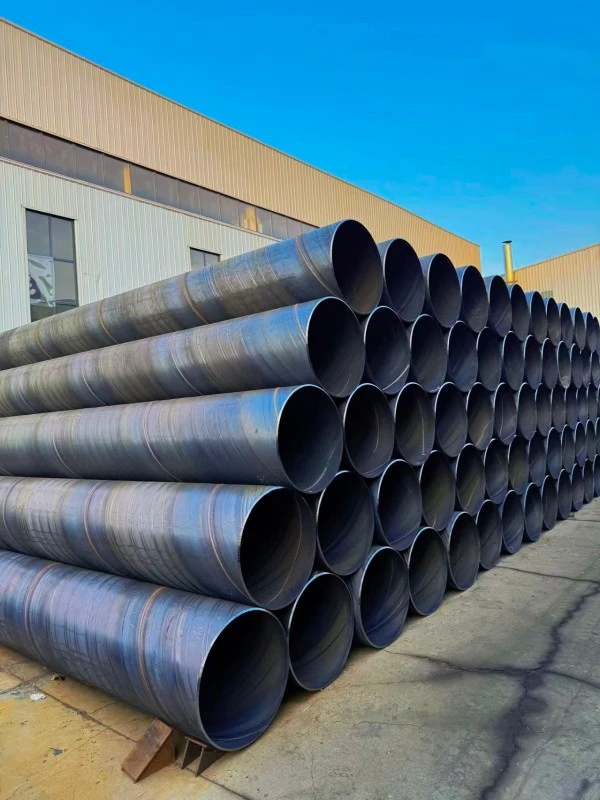

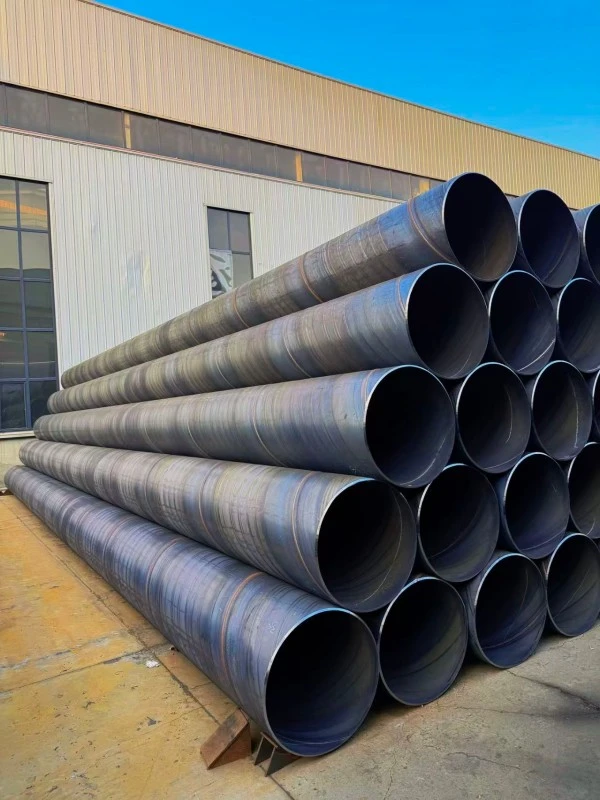

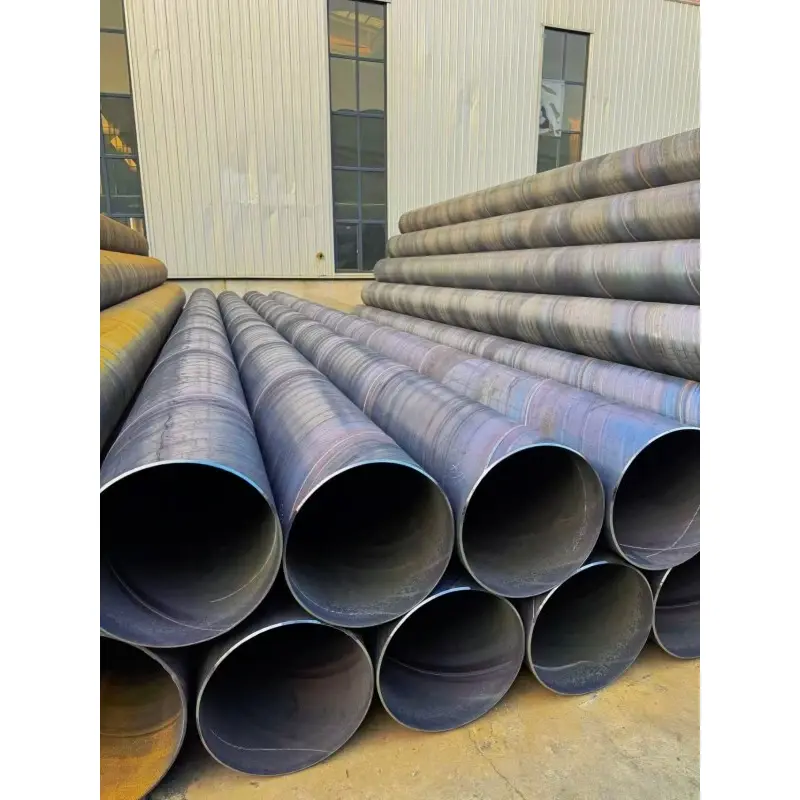

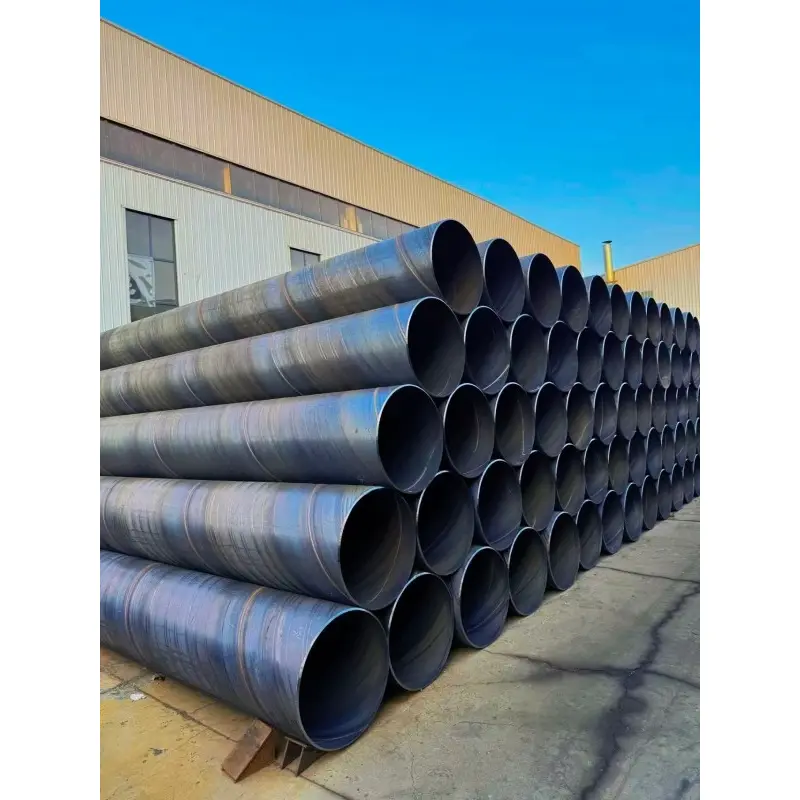

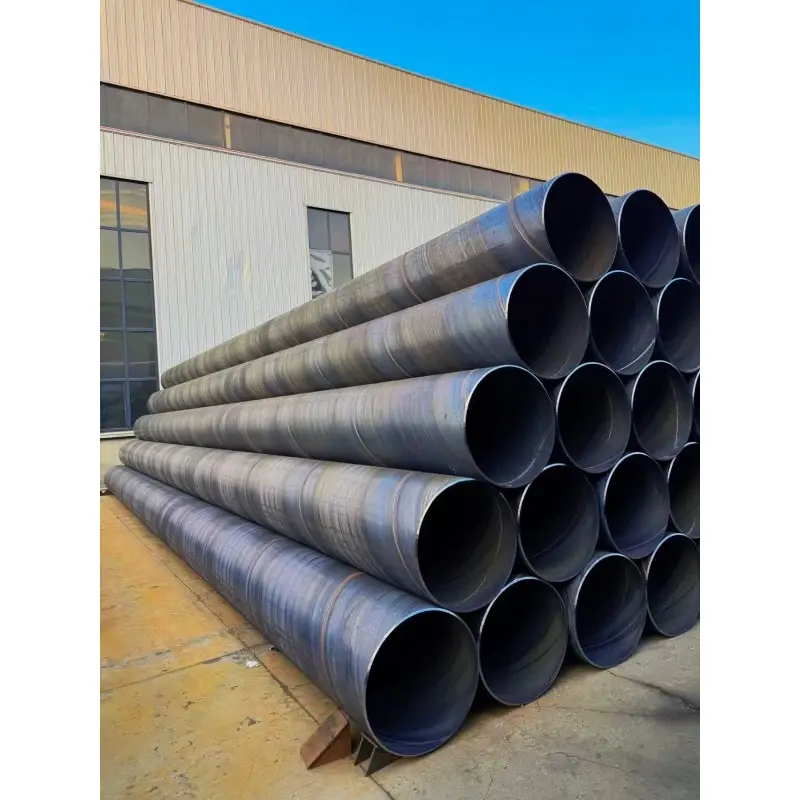

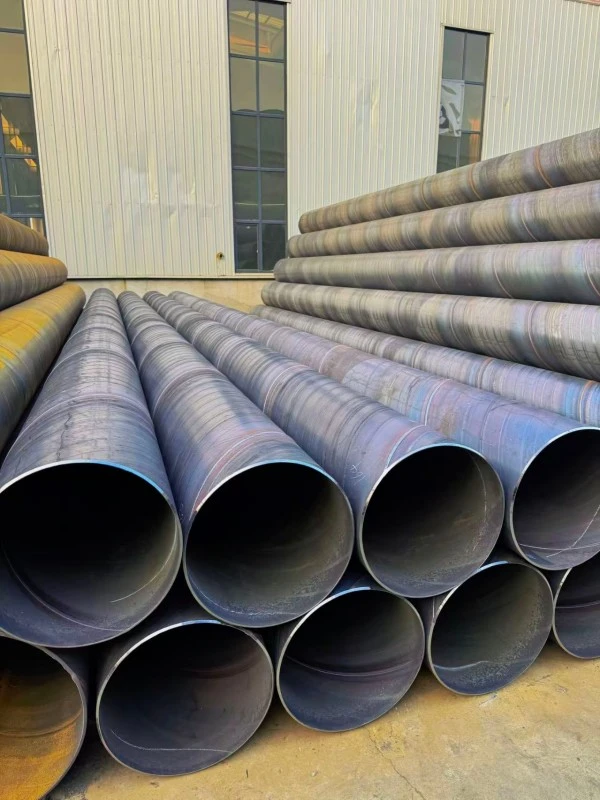

Тонка стінка спіральнозварна сталева труба

Спіральнозварна сталева труба з тонкими стінками, яка також називається сталевою трубою з тонкими стінками SSAW, — це тип зварної сталевої труби зі спіральним швом, виготовленої безперервним формуванням гарячекатаних сталевих смуг у спіральні форми та зварюванням внутрішніх і зовнішніх швів за допомогою двостороннього дугового зварювання під флюсом.

Основні характеристики цього продукту включають тонку товщину стінки, можливість великого діаметру, легку структуру, високий коефіцієнт використання матеріалу та стабільні механічні характеристики. У порівнянні з товстостінними спіральнозварними сталевими трубами тонкостінні сталеві труби SSAW в основному використовуються в системах низького тиску, де важливі легка конструкція та економічна експлуатація.

У промисловості сталевих труб труби з товщиною стінки ≤12 мм і діаметром понад DN200 зазвичай класифікуються як тонкостінні спіральнозварні сталеві труби. Зазвичай вибирається товщина стінки приблизно 5 мм для труб DN200, 5–8 мм для труб DN300–DN800 і 8–12 мм для труб DN1000 і більшого діаметру.

Основні технічні характеристики

Тонкостінні спіральнозварні сталеві труби, що постачаються компанією ZHONGTIAN, доступні із зовнішнім діаметром від φ219 мм до φ3620 мм, охоплюючи DN200–DN3600. Найпоширенішим діапазоном діаметрів є DN600–DN2000, який відповідає вимогам великих муніципальних і промислових трубопроводів.

Доступна товщина стінок включає 5 мм, 6 мм, 7 мм, 8 мм, 10 мм і 12 мм. Основні марки матеріалів включають Q235B, Q355B і L245 відповідно до різних вимог до тиску та умов застосування.

Стандартна довжина труби зазвичай становить 6–12 метрів, тоді як відповідно до вимог проекту можна виготовляти труби довжиною 15–18 метрів на замовлення. Продукти можуть виготовлятися відповідно до стандартів SY/T 5037, GB/T 9711.1 та API 5L PSL1.

Нормальний діапазон робочого тиску становить 0,6 МПа, 1,0 МПа та 1,6 МПа, що робить їх придатними для систем транспортування рідини низького та середнього тиску.

Ключові характеристики

1. Легка конструкція та ефективне встановлення

Завдяки зменшеній товщині стінки тонкостінна спіральнозварна сталева труба має значно меншу вагу порівняно з традиційними товстостінними сталевими трубами такого ж діаметру. Легка конструкція зменшує витрати на транспортування, потреби в підйомі та монтажне навантаження під час будівництва великого трубопроводу.

Для проектів водопостачання на великі відстані, муніципальних систем трубопроводів і тимчасових мереж трубопроводів легка конструкція допомагає підвищити ефективність будівництва та зменшити загальні витрати на проект. Він особливо підходить для проектів, де швидкість монтажу та зручність транспортування є важливими факторами.

2. Хороша кільцева жорсткість і стійкість до осідання

Хоча тонкостінні сталеві труби SSAW мають більш тонку стінку, їх спіральна зварена структура забезпечує надійну кільцеву жорсткість і стійкість до деформації. Спіральний зварювальний шов більш рівномірно розподіляє напругу вздовж тіла труби, покращуючи стійкість до зовнішнього тиску, руху ґрунту та нерівномірного осідання фундаменту.

Для заглиблених трубопроводів ця конструкція допомагає підтримувати стабільну роботу за нормальних умов монтажу та зменшує ризик деформації, спричиненої змінами ґрунту.

3. Гладка внутрішня поверхня та низький опір потоку

Двостороннє зварювання під флюсом забезпечує стабільну якість зварювання та покращує стан внутрішньої поверхні труби. Порівняно з традиційними зварними конструкціями внутрішня поверхня тонкостінної спіральнозварної сталевої труби має менший опір потоку.

Ця перевага робить його придатним для транспортування води, вентиляційних систем, трубопроводів для видалення пилу та промислових циркуляційних систем, де потрібне ефективне переміщення рідини або повітря.

4. Економічне рішення для трубопроводу великого діаметра

Спіральнозварна сталева труба з тонкими стінками є економічним рішенням для трубопроводів низького тиску великого діаметру. У порівнянні з безшовними сталевими трубами та деякими прямошовними зварними трубами, спіральнозварні сталеві труби пропонують вищу ефективність використання матеріалу та нижчі витрати на виробництво.

Для великих інфраструктурних проектів, що включають великі відстані трубопроводів, цей продукт може ефективно зменшити споживання сталі, транспортні витрати та інвестиції в будівництво, зберігаючи при цьому надійну роботу.

5. Надійна якість зварювання та перевірка

Тонкостінна сталева труба ZHONGTIAN SSAW виготовляється за допомогою передової технології двостороннього дугового зварювання під флюсом у поєднанні з суворими процедурами контролю якості.

Під час виробництва кожна труба проходить перевірку розмірів, перевірку якості зварних швів і випробування гідравлічним тиском. Відповідно до вимог замовника ультразвукове та рентгенівське обстеження можуть бути застосовані для перевірки ефективності зварювання та забезпечення стабільної якості продукції.

6. Гнучка виробнича можливість великого діаметру

Однією з ключових переваг тонкостінної спіральнозварної сталевої труби є її здатність досягати виробництва великого діаметру за допомогою технології спірального формування.

У порівнянні з безшовними сталевими трубами, спіральнозварні сталеві труби можна виготовляти більшого діаметру з кращою гнучкістю виробництва та ефективністю використання матеріалів. Це робить їх придатними для великомасштабних проектів гідротехніки, муніципальної інфраструктури та промислових трубопроводів.

Застосування продукту

1. Міський водопровід та водовідведення

Спіральна зварна сталева труба з тонкими стінками широко використовується в системах муніципального водопостачання та водовідведення, включаючи міські водопроводи, мережі дощової каналізації, каналізаційні трубопроводи та проекти водовідведення.

Завдяки можливостям великого діаметру, легкій конструкції та економічній вартості цей тип сталевих труб SSAW є ефективним рішенням для будівництва муніципальних трубопроводів на великі відстані. Це може зменшити труднощі встановлення, одночасно задовольняючи вимоги транспортування великого об’єму рідини.

2. Промислові системи вентиляції та видалення пилу

Сталева труба тонкої стінки SSAW зазвичай застосовується в промислових вентиляційних системах, фабричних витяжних трубопроводах, системах збору пилу та мережах подачі повітря.

Його великий діаметр і гладка внутрішня поверхня допомагають зменшити опір повітряному потоку та підвищити ефективність транспортування. Він підходить для фабрик, майстерень і промислових об’єктів, які потребують надійної вентиляції та рішень для видалення пилу.

3. Сільськогосподарська іригація та водна інженерія

Спіральнозварна сталева труба з тонкими стінками підходить для сільськогосподарських іригаційних систем, транспортування води в резервуарах, дренажу для боротьби з повенями та інших інженерних проектів із водопостачанням низького тиску.

Конструкція великого діаметру забезпечує ефективну передачу води на великі відстані, а легка конструкція допомагає зменшити витрати на встановлення та транспортування порівняно з більш важкими сталевими трубами.

4. Тимчасові трубопровідні мережі

Завдяки своїм легким характеристикам і зручному монтажу тонкостінна спіральнозварна сталева труба часто використовується для тимчасових застосувань у трубопроводах, включаючи водопостачання будівельних майданчиків, тимчасові дренажні системи та короткострокові інженерні проекти.

У порівнянні з рішеннями для постійних трубопроводів це забезпечує переваги в контролі витрат, швидкості монтажу та гнучкості, коли трубопроводи необхідно перемістити або видалити після завершення проекту.

5. Легкі конструкції

Тонкостінні спіральнозварні сталеві труби також можна використовувати в легких конструкціях, таких як великі фундаменти теплиць, опорні колони, тимчасові опори та промислові допоміжні конструкції.

Однак він в основному підходить для неосновних несучих застосувань і не повинен замінювати важкі конструкційні сталеві труби в проектах, які вимагають високої механічної міцності або екстремальних умов навантаження.

6. Промислове транспортування рідин під низьким тиском

Тонкостінні сталеві труби SSAW можна використовувати для промислових систем транспортування рідини низького тиску, включаючи трубопроводи циркуляційної води, відгалужувальні трубопроводи опалення та загальне промислове транспортування рідин.

Для застосувань із робочим тиском нижче 1,6 МПа цей продукт забезпечує практичний баланс між продуктивністю, ефективністю встановлення та вартістю проекту.

Виробничий процес

1. Підготовка рулонної сталі та обробка краю

Виробництво тонкостінної спіральнозварної сталевої труби починається з високоякісних гарячекатаних сталевих рулонів. Сталеві рулони розмотуються, вирівнюються та обробляються шляхом фрезерування кромок для забезпечення точних розмірів формування та стабільних умов зварювання.

Правильна підготовка сировини допомагає підвищити точність труб, стабільність зварювання та загальну надійність продукції.

2. Процес формування спіралі

Під час виробництва оброблена сталева смуга надходить у формувальне обладнання та безперервно формується у структуру спіральної труби відповідно до розробленого кута формування.

Технологія спірального формування дозволяє виробникам виготовляти сталеві труби великого діаметру з гнучкими характеристиками, зберігаючи при цьому ефективне використання матеріалу.

3. Двостороннє зварювання під флюсом

Внутрішні та зовнішні спіральні шви зварені за технологією двостороннього зварювання під флюсом.

Цей спосіб зварювання забезпечує глибоке проплавлення, стабільну міцність шва та хороші механічні характеристики. Процес зварювання гарантує, що спіральний шов витримує нормальний робочий тиск і умови експлуатації.

4. Неруйнівний контроль і перевірка якості

Після зварювання тонкостінна сталева труба SSAW проходить суворі процедури перевірки, включаючи ультразвукове випробування, рентгенівський контроль, вимірювання розмірів і перевірку якості зварювання.

ZHONGTIAN дотримується контрольованих процедур перевірки, щоб гарантувати, що кожна труба відповідає вимогам замовника щодо міцності, точності та надійності.

5. Випробування гідравлічним тиском

Гідравлічне випробування проводиться на готових трубах для перевірки стійкості до тиску та ефективності витоків.

Труби проходять випробування в заданих умовах тиску, що забезпечує надійну роботу під час транспортування води та інших рідин низького тиску.

6. Різання, покриття та остаточна обробка

Після перевірки труби нарізаються відповідно до довжини, необхідної клієнту, і готуються до доставки.

Відповідно до різних умов застосування ZHONGTIAN може надати індивідуальні рішення для захисту поверхні, включаючи епоксидне покриття, покриття IPN8710 і антикорозійне покриття 3PE.

Порівняння з іншими сталевими трубами

1. Тонкостінні спіральнозварні труби проти товстостінних спіральнозварних труб

Тонкостінні спіральнозварні сталеві труби в основному призначені для застосувань із низьким тиском із товщиною стінки, як правило, від 5 до 12 мм, тоді як товстостінні спіральнозварні сталеві труби використовуються для вищого тиску та більш важких конструкцій.

У порівнянні з товстостінними спіральнозварними трубами тонкостінні вироби забезпечують меншу вагу, простіший монтаж і кращу економічну ефективність, тоді як товстостінні труби забезпечують більший опір тиску для вимогливих умов.

2. Тонкостінна спіральна зварна труба проти прямошовної зварної труби

У порівнянні зі зварними трубами з прямим швом тонкостінні сталеві труби SSAW мають переваги у можливості виробництва великого діаметру та гнучкості виробництва.

Спіральнозварні сталеві труби можуть досягати діаметрів понад φ3000 мм, тоді як прямошовні труби зазвичай мають більш обмежений діапазон діаметрів. Тому тонкостінну спіральнозварну сталеву трубу часто вибирають для масштабних проектів водного господарства та муніципальних трубопроводів.

3. Тонкостінні спіральнозварні труби проти безшовних сталевих труб

У порівнянні з безшовними сталевими трубами, тонкостінна спіральнозварна сталева труба забезпечує кращу економічну ефективність для застосувань великого діаметру при низькому тиску.

Безшовні сталеві труби в основному використовуються для високого тиску та спеціальних застосувань, тоді як спіральнозварні труби більше підходять для інфраструктурних проектів, які вимагають великого діаметру, економічного транспортування та ефективного монтажу.

Антикорозійний захист і термін служби

1. Захист підземного водопроводу

Для підземного водопостачання та дренажу тонкостінні спіральнозварні сталеві труби можна обробити епоксидним покриттям із кам’яновугільної смоли або антикорозійним покриттям IPN8710.

За відповідних умов встановлення очікуваний термін служби може досягати приблизно 15–20 років залежно від ґрунтового середовища та умов обслуговування.

2. Захист внутрішньої системи вентиляції

Для внутрішніх систем вентиляції, витяжки та промислових повітряних транспортних систем захист поверхні зазвичай включає антикорозійне покриття або обробку холодним цинкуванням.

Цей метод захисту забезпечує достатню стійкість до корозії для внутрішнього середовища та може досягти терміну служби приблизно 10–15 років.

3. Високі вимоги до захисту підземного трубопроводу

Для проектів, які вимагають підвищеної стійкості до корозії, тонкостінні сталеві труби SSAW можуть поставлятися з антикорозійним покриттям 3PE.

Тришарове поліетиленове покриття забезпечує підвищений захист від вологи, ґрунтової корозії та зовнішніх факторів навколишнього середовища з потенційним терміном служби 25–30 років у відповідних умовах.

Керівництво по вибору

1. Виберіть відповідно до робочого тиску

Вибір тонкостінної спіральнозварної сталевої труби повинен спочатку враховувати робочий тиск системи трубопроводу.

Для застосування з робочим тиском ≤1,6 МПа зазвичай підходять тонкостінні спіральнозварні сталеві труби. Для умов більш високого тиску понад 2,5 МПа рекомендуються товстостінні спіральнозварні сталеві труби або інші високоміцні труби.

2. Виберіть відповідно до діаметра та товщини стінки

Необхідна товщина стінки повинна бути обрана відповідно до діаметра труби, умов експлуатації та середовища встановлення.

Наприклад, для трубопроводів DN600 зазвичай використовується товщина стінки 6–8 мм, для трубопроводів DN1000 зазвичай використовується товщина стінки 8–10 мм, а для трубопроводів DN1500 або більшого діаметра зазвичай потрібна товщина стінки 10–12 мм.

3. Виберіть відповідно до класу матеріалу

Q235B зазвичай вибирають для загальних застосувань у трубопроводах низького тиску через його збалансовану продуктивність і економічну перевагу.

Q355B підходить для проектів, що вимагають більшої міцності, тоді як L245 зазвичай використовується для додатків трубопровідного транспорту, де потрібні спеціальні стандарти матеріалів.

4. Програми, які не рекомендуються

Тонкостінні спіральнозварні сталеві труби не рекомендуються для нафто- та газопроводів високого тиску, високотемпературних парових систем, важких несучих паль або висококорозійних хімічних середовищ.

Для цих застосувань клієнти повинні вибирати сталеві труби з вищим номінальним тиском, сильнішими механічними властивостями або спеціальною стійкістю до корозії.

Чому варто обрати тонкостінну спіральнозварну сталеву трубу ZHONGTIAN?

1. Професійні можливості виробництва сталевих труб

ZHONGTIAN є професійним виробником і постачальником тонкостінних спіральнозварних сталевих труб у Китаї, що надає індивідуальні рішення для сталевих труб SSAW для міжнародних клієнтів.

Завдяки професійному досвіду виробництва та зрілим виробничим процесам ZHONGTIAN підтримує різні інженерні проекти, включаючи муніципальну інфраструктуру, промислові трубопроводи та системи водного транспорту.

2. Індивідуальні продуктові рішення

ZHONGTIAN може надати індивідуальні рішення відповідно до вимог проекту, включаючи діаметр труби, товщину стінки, довжину, клас матеріалу та антикорозійну обробку.

Ця гнучкість дозволяє замовникам отримувати відповідні тонкостінні сталеві труби SSAW для різних робочих середовищ.

3. Сувора система контролю якості

Від перевірки сировини до тестування кінцевої продукції, ZHONGTIAN застосовує суворі процедури управління якістю протягом усього виробничого процесу.

Кожна труба виготовляється з використанням контрольованої технології зварювання, процедур перевірки та стандартів випробувань для забезпечення стабільної якості та надійної роботи.

FAQ

1. Чи можна використовувати тонкостінну спіральнозварну сталеву трубу для конструкцій теплиць?

Спіральнозварну сталеву трубу з тонкими стінками можна використовувати для великих фундаментів теплиць або опорних колон, де потрібна опора конструкції більшого діаметру.

Однак для звичайних рам теплиць зазвичай використовуються менші оцинковані круглі або овальні труби, тому що вони легші, простіші в установці та економічніші для стандартної конструкції теплиць.

2. Яка різниця між тонкостінною сталевою трубою SSAW і оцинкованою трубою?

Тонкостінні сталеві труби SSAW в основному призначені для транспортування рідини великого діаметру під низьким тиском і легких конструкцій.

Оцинковані труби, як правило, є трубами меншого діаметру, які використовуються для систем водопостачання, будівельних лісів, тепличних конструкцій і загального будівництва. Ці два продукти служать різним інженерним цілям.

3. Чи легко деформуватиметься тонкостінна спіральнозварна сталева труба?

Кваліфікована тонкостінна спіральнозварна сталева труба має достатню кільцеву жорсткість і стійкість до деформації за умови правильного вибору та встановлення.

У нормальних умовах експлуатації під землею або над землею труба може підтримувати стабільну продуктивність. Однак його не можна використовувати за межами встановленого діапазону тиску або у середовищах із високим навантаженням і високою корозією.
