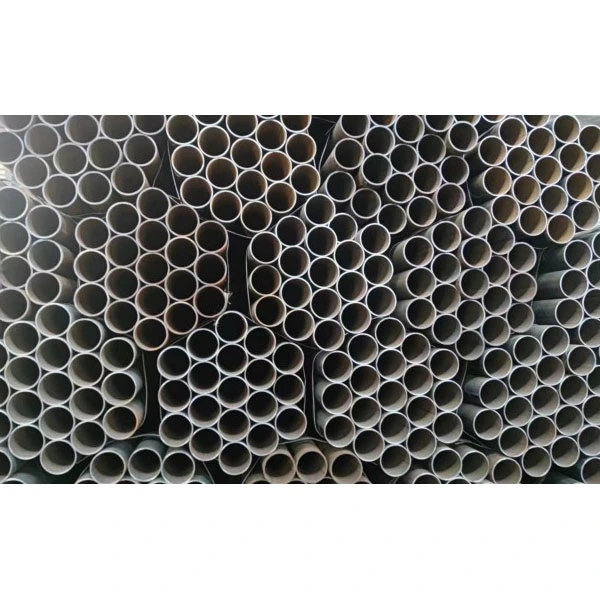

Товстостінна поздовжньозварна сталева трубавідіграє важливу роль у промисловій інфраструктурі, де міцність конструкції, точність розмірів і надійна цілісність зварного шва є важливими. Розуміння виробничого процесу, вибору матеріалів, вимог до перевірки та умов застосування допомагає покупцям зменшити ризики закупівель і вибрати трубну продукцію, яка відповідає реальним вимогам проекту.
Для інженерів, підрядників, дистриб’юторів і груп промислових закупівель правильна специфікація труби залежить не тільки від діаметра та товщини стінки. Він має відповідати умовам експлуатації, застосовним стандартам, вимогам до встановлення та очікуваному середовищу обслуговування.
1. Розуміння товстостінної поздовжньозварної сталевої труби
Товстостінна поздовжньозварна сталева труба — це трубчастий сталевий виріб, виготовлений шляхом формування сталевої пластини або смуги в циліндричну форму та з’єднання країв уздовж довжини труби. Його визначальними характеристиками є поздовжній зварний шов і товщина стінки, вибрана відповідно до конкретних механічних, структурних або експлуатаційних вимог.
На відміну від тонкостінних труб, які використовуються для легких робіт, товстостінні вироби можуть забезпечити більшу площу поперечного перерізу сталі залежно від обраної марки матеріалу, геометрії, якості виготовлення та умов проектування. Їх часто розглядають для вимогливих промислових систем, великих структурних вузлів та інженерної інфраструктури.
Немає єдиного порогу товщини стінки, який би визначав кожну товстостінну трубу в усіх стандартах і галузях. Правильна класифікація залежить від застосовної специфікації продукту та вимог проекту. Тому покупці не повинні покладатися лише на слово «товстий» під час підготовки замовлення.
Для міжнародних закупівель також важливо розрізняти поздовжньозварні труби, спіральнозварні труби та безшовні труби. Кожен виріб має свої виробничі характеристики та кваліфікаційні вимоги. Найбільш відповідний варіант залежить від інженерних розрахунків, доступності, вартості та керівного стандарту, а не від загального припущення, що один тип завжди кращий.
2. Ключові переваги для промислового застосування
2.1 Підвищена міцність перетину
Більш товста стінка труби, як правило, забезпечує більше сталі в поперечному перерізі та може підвищити стійкість до певних навантажень. Залежно від конструкції це може підтримувати вищі структурні навантаження, покращувати стійкість до локальних пошкоджень або забезпечувати додатковий запас матеріалу для очікуваної втрати стінки.
Однак додаткова товщина не гарантує автоматично безпечну роботу під внутрішнім тиском. Потужність під тиском також залежить від зовнішнього діаметра, властивостей матеріалу, якості зварювання, температури, допуску на корозію, коду конструкції та виробничих допусків. Кваліфікований інженер повинен встановити необхідну товщину стінки для застосувань, що підтримують тиск.
2.2 Ефективне виробництво для великих діаметрів
Поздовжньозварна сталева труба може бути виготовлена зі сталевої пластини за допомогою відповідних процесів формування та зварювання. Це забезпечує гнучкість, коли проект вимагає певної комбінації діаметра, товщини стінки, сорту матеріалу та довжини.
Для замовлень великого діаметру або спеціалізованих замовлень виготовлення пластин може запропонувати практичну альтернативу іншим виробничим маршрутам. Фактична вартість і час виконання залежать від наявності матеріалу, потужності формування, обсягу перевірки, кількості замовлення та вимог до доставки.
2.3 Можливість адаптації до специфікацій проекту
Промислові проекти рідко мають ідентичні вимоги. Підрядник водної інфраструктури може надавати пріоритет захисту від корозії та ефективності установки, тоді як енергетичний проект може приділяти більшу увагу міцності матеріалу, відстежуваності, перевірці зварних швів і вимогам, пов’язаним з тиском.
Чітко визначені специфікації дозволяють постачальникам оцінити відповідний маршрут виробництва та визначити потенційні обмеження до початку виробництва. Це допомагає зменшити невідповідності розмірів, додаткову механічну обробку, доопрацювання на місці та непотрібні витрати на закупівлю.
2.4 Потенціал довгострокової надійності служби
Термін служби залежить від взаємодії між якістю матеріалу, стабільністю виготовлення, умовами експлуатації, обслуговуванням і впливом навколишнього середовища. Правильно визначена труба з належним оглядом і захисними заходами може підтримувати надійну довгострокову роботу.
Для корозійних середовищ покупцям слід враховувати хімічний склад рідини, зовнішній вплив, робочу температуру та очікувану швидкість корозії. Залежно від застосування можуть знадобитися покриття, футерівка, захист від корозії або більш відповідні матеріали.
3. Як виготовляють товстостінні поздовжньозварні сталеві труби?
Якість виготовлення впливає на відповідність розмірів, механічні властивості та цілісність поздовжнього шва. Хоча виробничі маршрути відрізняються залежно від розміру труби та специфікації продукту, основні етапи зазвичай включають перевірку матеріалу, підготовку краю, формування, зварювання, корекцію розмірів, перевірку та обробку.
3.1 Підготовка та формування матеріалу
Виробництво починається зі сталевої пластини або смуги, яка відповідає визначеним вимогам щодо якості та розмірів. Ідентифікація матеріалу та відповідна перевірка допомагають підтвердити, що вихідний матеріал підходить для запланованого застосування.
Краї підготовлені для підтримки необхідної геометрії з’єднання та процедури зварювання. Потім пластині формують циліндричну форму за допомогою відповідного методу формування. Для деяких систем трубопроводів великого діаметра можуть використовуватися процеси JCOE або UOE, залежно від можливостей виробника та необхідної специфікації продукту.
Точність формування має значення, оскільки погане вирівнювання країв, надмірна овальність або непослідовна геометрія можуть ускладнити зварювання та встановлення. Контрольоване формування та перевірка розмірів допомагають підтримувати задану форму до завершення шва.
3.2 Поздовжнє зварювання та оздоблення
Поздовжні шви можна виготовляти за допомогою різних методів зварювання, включаючи зварювання під флюсом (SAW) або електричне контактне зварювання (ERW), якщо це підходить для продукту та специфікацій. Ці процеси не є взаємозамінними в кожному застосуванні; метод виробництва повинен відповідати застосовним вимогам.
Поздовжнє дугове зварювання під флюсом є звичайним способом виробництва товстостінних листових труб великого діаметру. Залежно від процесу зварювання може виконуватися зсередини та зовні для досягнення заданої якості з’єднання.
Після зварювання операції можуть включати вимірювання розмірів, рихтування, підготовку кінців, термічну обробку, якщо потрібно, і остаточну перевірку. Точна послідовність змінюється залежно від способу виробництва та специфікації покупки.
| Стадія виготовлення | Основна мета | Вигода для покупця |
|---|---|---|
| Матеріальна перевірка | Підтвердьте сорт і необхідні властивості матеріалу | Зменшує ризик неправильної доставки матеріалу |
| Підготовка та формування краю | Встановіть відповідну геометрію та вирівняйте шви | Підтримує послідовне виготовлення та підгонку |
| Поздовжнє зварювання | Створити вказане зварне з'єднання | Підтримує цілісність зварного шва при належному контролі |
| Корекція розмірів | Контроль діаметра, округлості та прямолінійності | Зменшує проблеми зі встановленням і складанням |
| Остаточна перевірка | Перевірте відповідні критерії якості та прийнятності | Надає докази прийняття закупівлі |
4. Основні промислові застосування
Придатність товстостінної поздовжньозварної сталевої труби залежить від інженерних вимог кожного проекту. Загальні області застосування включають наступне.
4.1 Нафтова, газова та енергетична інфраструктура
Зварні сталеві труби можуть використовуватися в кваліфікованих проектах трубопроводів та енергетичної інфраструктури, де відповідають заданим розмірам, механічним властивостям, міцності та вимогам до перевірки зварювання. Покупці повинні підтвердити застосовний стандарт трубопроводу, клас, рівень специфікації продукту, де це необхідно, і умови обслуговування перед замовленням.
4.2 Системи передачі води та промислові рідини
Сталева труба великого діаметру може підтримувати транспортування води, промислову циркуляцію води та відповідну інфраструктуру. У специфікації має бути розглянуто розрахунковий тиск, характеристики рідини, спосіб з’єднання, внутрішній або зовнішній захист від корозії та очікувані умови під час монтажу та експлуатації.
4.3 Інженерна конструкція та важке будівництво
Товстостінну зварну трубу можна використовувати для трубчастих конструкційних елементів, опорних вузлів, фундаментів та інших будівельних робіт для важких умов експлуатації. Допуски на розміри, розрахунки навантаження, міцність матеріалу, дизайн з’єднання та вимоги до виготовлення слід розглядати разом.
4.4 Промислові установки та спеціалізоване обладнання
Виробничі потужності, переробні підприємства та інфраструктурні проекти можуть потребувати секцій труби з нестандартними розмірами або особливими механічними властивостями. У цих випадках рання координація між командою інженерів і постачальником може допомогти підтвердити технологічність, обсяг перевірки та можливість доставки.
5. Як правильно вибрати матеріал і характеристики
Вибір товстостінної поздовжньозварної сталевої труби вимагає не тільки вибору найбільшої доступної товщини стінки. Чітко визначена специфікація покупки допомагає збалансувати продуктивність, технологічність, вартість і вимоги до установки.
5.1 Підтвердьте необхідну марку сталі
Марки сталі розрізняються за хімічним складом, межею текучості, міцністю на розрив, ударною в'язкістю, зварюваністю та іншими властивостями. Марки вуглецевої сталі можуть бути придатними для багатьох конструкційних або загальних промислових застосувань, тоді як марки трубопроводів можуть знадобитися для окремих транспортних систем.
Позначення класу з різних стандартів не слід розглядати як автоматичні еквівалентні. Підтвердьте точний стандарт, клас, стан доставки та будь-які додаткові вимоги до тестування. Якщо передбачається зварювання або обслуговування при низьких температурах, перегляньте відповідні вимоги до матеріалів і процедури з кваліфікованим технічним персоналом.
5.2 Визначте діаметр і товщину стінки
Зовнішній діаметр і номінальна товщина стінки впливають на вагу труби, транспортування, конструкцію з'єднання та конструктивні характеристики. Для використання під тиском необхідна товщина повинна бути визначена з використанням керівного коду проектування та фактичних умов експлуатації.
Покупці також повинні відрізняти номінальну товщину від мінімально допустимої. Виробничі допуски можуть вплинути на фактичні розміри, що постачаються, тому в замовленні на купівлю слід вказати застосовні допуски та будь-які спеціальні мінімальні вимоги до стінки.
5.3 Вкажіть правильний виробничий стандарт
Такі стандарти, як API 5L, ISO 3183, специфікації ASTM, стандарти EN і відповідні національні стандарти охоплюють різні продукти та вимоги. Їх слід вибирати відповідно до передбачуваного застосування, а не перераховувати разом, якби вони були універсально взаємозамінними.
Підтвердьте точний стандарт і видання, необхідні для проекту. Включіть додаткові вимоги до випробувань, документації, простежуваності та прийняття, де це можливо.
5.4 Розгляньте середовище обслуговування
Робочий тиск, температура, середовище, що транспортується, зовнішній вплив і умови монтажу – усе це впливає на вибір продукту. Для агресивних середовищ специфікація може вимагати захисту від корозії, допуск на корозію, спеціальні вимоги до матеріалів або додаткові випробування.
5.5 Збалансуйте початкову ціну та загальну вартість проекту
Найнижча ціна за одиницю може не відповідати найнижчій загальній вартості. Невідповідні розміри, відсутність сертифікатів, невідповідна кінцева підготовка, затримка доставки або неналежне пакування можуть збільшити витрати на встановлення та створити ризики для графіка.
Більш ефективне порівняння враховує відповідність матеріалів, документацію з якості, виробничі можливості, витрати на перевірку, транспортування, надійність доставки та очікувані вимоги до обслуговування.
6. Перевірка якості та загальні ризики закупівель
Забезпечення якості має бути встановлено до виробництва, а не розглядатися як остаточна документальна робота. Покупці повинні розуміти, які перевірки потрібні, які критерії приймання застосовуються та які докази будуть надані разом із готовою трубою.
6.1 Перевірка зварних швів
Вимоги до перевірки зварювальних швів залежать від стандарту продукту, методу виробництва, категорії обслуговування та договору купівлі-продажу. Ультразвуковий контроль (УЗ) і радіографічний контроль (РТ) є прикладами неруйнівних методів дослідження, які можуть бути визначені для відповідних застосувань.
Жоден метод не слід вважати обов’язковим для кожної труби або достатнім для кожного типу дефекту. Метод перевірки, покриття, критерії приймання та документація повинні бути узгоджені заздалегідь.
6.2 Перевірка розмірів
Перевірка може охоплювати зовнішній діаметр, товщину стінки, довжину, прямолінійність, овальність і торцеву геометрію. Ці розміри можуть впливати на підгонку, зварювання, вирівнювання та ефективність складання.
Для товстостінної труби особливо важливо переконатися, що вказані розміри та допуски відповідають технічним кресленням і відповідним вимогам до продукції.
6.3 Механічні випробування та випробування матеріалів
Залежно від специфікації випробування можуть включати властивості на розтяг, ударну в’язкість, хімічний склад, випробування, пов’язані з зварюванням, і гідростатичні випробування. Не кожен тест підходить для кожного продукту. У плані перевірок і випробувань повинні бути визначені необхідні випробування, частота відбору проб, критерії прийнятності та обов’язки щодо звітності.
6.4 Документація та відстеження
Групи закупівель повинні підтвердити, які документи потрібні перед виробництвом. Залежно від контракту, вони можуть включати сертифікати випробувань матеріалів, звіти про перевірки, записи про розміри, звіти про неруйнівні випробування, ідентифікацію нагріву або партії та записи про покриття.
| Загальний ризик закупівель | Можливий наслідок | Профілактичні дії |
|---|---|---|
| Нечіткий допуск на товщину стінки | Невідповідні розміри або неочікувана вага | Визначте вимоги до номінальної та мінімальної товщини |
| Неправильний клас або стандарт | Помилка прийняття або неналежне виконання послуги | Вкажіть точний сорт, стандарт і видання |
| Недостатній контроль зварювання | Невиявлені невідповідності або ризик відхилення | Узгодити обсяг перевірки та критерії прийняття |
| Недостатній захист від корозії | Передчасне погіршення служби | Вкажіть вимоги до покриття, футерування чи інших вимог щодо захисту |
| Відсутні записи про якість | Проблеми із затримкою затвердження та відстеження | Перед замовленням перевірте документацію, що поставляється |
| Непідтверджені вимоги до доставки | Затримки встановлення та додаткові витрати на транспортування | Узгодьте довжину, кінцеву обробку, упаковку та графік |
7. Поздовжньозварні труби порівняно з іншими типами труб
Порівняння методів виробництва допомагає покупцям зрозуміти практичні відмінності між наявними продуктами. Наступний огляд є загальним; керівний стандарт і конкретний маршрут виробництва визначають вимоги до кінцевого продукту.
| Фактор порівняння | Поздовжньозварні труби | Спіральнозварні труби | Безшовна труба |
|---|---|---|---|
| Маршрут виготовлення | Пластина або смуга, сформована поздовжнім швом | Котушка сформована в спіраль зі спіральним швом | Виготовляється без поздовжнього зварного шва |
| Орієнтація шва | Паралельно осі труби | Спіраль навколо труби | Без поздовжнього шва |
| Розмірна гнучкість | Залежить від формувального обладнання та наявності плити | Залежить від розмірів формуючої лінії та котушки | Залежить від застосовуваного маршруту безшовного виробництва |
| Міркування щодо якості | Цілісність зварного шва, точність формування та контроль розмірів | Контроль цілісності спірального шва та розмірів | Міцність матеріалу, якість виготовлення та розміри |
| Пріоритет відбору | Проекти, що підходять для якісних поздовжньо-зварних виробів | Проекти, що підходять для кваліфікованих спіральних зварних виробів | Проекти, що вимагають кваліфікованого безшовного продукту |
Зварні труби за своєю суттю непридатні для вимогливих застосувань, а безшовні труби не автоматично є найкращим варіантом для кожного проекту. Рішення має відображати необхідні специфікації, умови проектування, наявні виробничі можливості, кваліфікаційні докази та загальну економіку проекту.
8. Практичний контрольний список закупівель
Перш ніж запитувати пропозицію на товстостінні поздовжньозварні сталеві труби, підготуйте наступну інформацію. Повний запит дозволяє постачальникам точніше оцінювати вимоги та зменшує кількість повторних уточнень під час обробки замовлення.
- застосування:Поясніть, чи призначена труба для будівельних робіт, транспортування рідини, енергетичної інфраструктури чи іншого промислового використання.
- Розміри:Укажіть зовнішній діаметр, номінальну товщину стінки, необхідну довжину, допуски на розміри та кількість.
- матеріал:Вкажіть точну марку сталі, стандарт продукту та будь-які спеціальні механічні чи хімічні вимоги.
- Спосіб виготовлення:Вкажіть необхідний процес поздовжнього зварювання, якщо це передбачено проектом.
- Умови експлуатації:Визначте розрахунковий тиск, температуру, середовище, що транспортується, і відповідні умови навколишнього середовища, де це можливо.
- Огляд:Перелічіть необхідні неруйнівні перевірки, механічні випробування, гідростатичні випробування та критерії приймання.
- Захист поверхні:Перевірте, чи необхідна та технічно придатна оголена труба, покриття, футерівка, оцинкування чи інша захисна система.
- Кінцева підготовка:Укажіть рівні кінці, скошені кінці або інші вимоги до з’єднання.
- Документація:Ідентифікуйте сертифікати матеріалів, звіти про перевірки, записи щодо відстеження та інші необхідні результати.
- Логістика:Підтвердьте упаковку, пункт призначення, графік доставки, маркування та вимоги до обробки.
Порівнюючи пропозиції постачальників, переконайтеся, що всі пропозиції стосуються однакового технічного обсягу. Нижча пропозиція може виключати тестування, покриття, документацію або кінцеву підготовку, які вже включив інший постачальник.
Для нестандартних вимог надайте креслення або технічну таблицю, коли це можливо. Це дозволяє постачальнику переглянути можливість виробництва та виявити конфлікти специфікацій до розміщення замовлення.
9. Часті запитання
9.1 Для чого використовується товста стінна поздовжньозварна сталева труба?
Його можна використовувати в кваліфікованих промислових трубопроводах, водній інфраструктурі, важких конструкційних вузлах, енергетичних проектах і спеціалізованому обладнанні. Відповідне застосування залежить від марки труби, розмірів, якості виготовлення, застосовного стандарту та умов проектування.
9.2 Яка товщина стінки вважається товстостінною сталевою трубою?
Немає універсального порогу, який би застосовувався до всіх галузей і стандартів продукції. Цей термін зазвичай описує трубу з відносно значною стінкою порівняно з її діаметром або передбачуваним застосуванням. Покупці повинні вказати точну номінальну товщину та необхідні допуски в замовленні на купівлю.
9.3 Чи придатна поздовжньозварна сталева труба для роботи під високим тиском?
Він може бути придатним, коли виріб виготовлено, перевірено та кваліфіковано відповідно до застосовної специфікації роботи під тиском. Придатність має бути перевірена відповідно до керівного коду проектування, класу матеріалу, вимог до зварювання, умов експлуатації та необхідних свідчень перевірки.
9.4 Який спосіб зварювання використовується для товстостінних поздовжньозварних труб?
Дугове зварювання під флюсом зазвичай використовується для багатьох пластинчастих товстостінних труб великого діаметру. Інші процеси поздовжнього зварювання можуть бути придатними для різних асортиментів продукції. Правильний метод залежить від розмірів труби, матеріалу, виробничих можливостей і зазначеного стандарту.
9.5 Які стандарти повинні вимагати покупці?
Відповідний стандарт залежить від передбачуваної послуги та вимог проекту. API 5L і ISO 3183 стосуються продуктів трубопровідного транспорту, тоді як відповідні стандарти ASTM і EN охоплюють інші визначені категорії продукції. Підтвердьте точний обсяг, клас, видання та додаткові вимоги з інженером проекту.
9.6 Як покупці можуть перевірити якість поздовжнього зварювання?
Вимагайте план перевірки та тестування, передбачений контрактом. Залежно від специфікації докази можуть включати візуальний огляд, ультразвукове або радіографічне випробування, результати механічних випробувань та інші встановлені перевірки. Критерії приймання повинні бути встановлені до виробництва, а не вибрані після виявлення дефектів.
9.7 Чи завжди товща стінка труби означає кращий продукт?
Ні. Додаткова товщина стінки може збільшити вагу, витрату матеріалів, витрати на транспортування та вимоги до встановлення. Відповідна конструкція збалансовує необхідну міцність, тиск або структурні навантаження, допуск на корозію, технологічність і вартість життєвого циклу. Інженерні розрахунки повинні визначити необхідну товщину.
9.8 Яка інформація потрібна для пропозиції?
Надайте діаметр труби, товщину стінки, довжину, клас матеріалу, застосовний стандарт, кількість, підготовку кінців, захист поверхні, вимоги до перевірки, потреби в документації та місце доставки. Креслення та умови експлуатації особливо корисні для спеціалізованих замовлень.
9.9 Чи можна налаштувати товстостінні поздовжньозварні сталеві труби?
Залежно від виробничих можливостей постачальника та застосовного стандарту може бути можлива індивідуальна настройка розмірів, довжини, підготовки кінців, вимог до матеріалів і захисту поверхні. Покупці повинні завчасно подати технічні вимоги, щоб підтвердити здійсненність, вартість і час виконання.
9.10 Чому документи перевірки важливі при купівлі сталевих труб?
Документи перевірки допомагають покупцям перевірити відповідність узгодженій специфікації, підтримують відстеження матеріалу та полегшують прийняття проекту. Необхідні документи мають бути визначені в замовленні на купівлю та перевірені на доставлені продукти перед встановленням або використанням.
10. Висновок
Товстостінні поздовжньозварні сталеві труби можуть бути ефективним рішенням для промислових проектів, які потребують значних секцій стінки, контрольованих розмірів і кваліфікованої поздовжньозварної конструкції. Однак надійна продуктивність починається з правильних специфікацій, а не лише з товщини.
Оцінюючи марку матеріалу, метод виробництва, відповідні стандарти, цілісність зварного шва, вимоги до перевірки, захист від корозії та загальну вартість закупівель, покупці можуть приймати більш обґрунтовані рішення та зменшувати ризики проекту, яких можна уникнути.
Співпраця з постачальником, який розуміє технічну документацію, вимоги до розмірів і специфічні для проекту потреби закупівель, також може спростити спілкування від початкового запиту до кінцевої доставки.
